AM5 Protection Relay Series

Tổng quan sản phẩm

AM5 là dòng rơ le bảo vệ kỹ thuật số đa chức năng được thiết kế cho các hệ thống điện trung thế và hạ thế, cung cấp đầy đủ các chức năng bảo vệ, điều khiển, giám sát và truyền thông trong một thiết bị duy nhất. Với kiến trúc phần cứng mạnh mẽ cùng khả năng lập trình logic linh hoạt, AM5 giúp nâng cao độ an toàn, độ tin cậy và hiệu quả vận hành của hệ thống điện trong các nhà máy công nghiệp, trạm biến áp, tòa nhà thương mại, trung tâm dữ liệu và hạ tầng năng lượng.

Thiết bị hỗ trợ nhiều ứng dụng bảo vệ khác nhau như bảo vệ đường dây, máy biến áp, động cơ, tụ bù, máy phát điện và hệ thống phân phối điện, đáp ứng yêu cầu vận hành của các hệ thống điện hiện đại.

Tính năng nổi bật

Bộ chức năng bảo vệ toàn diện

AM5 được tích hợp đầy đủ các chức năng bảo vệ phù hợp với từng ứng dụng cụ thể, bao gồm:

• Bảo vệ quá dòng (Overcurrent Protection)
• Bảo vệ chạm đất (Earth Fault Protection)
• Bảo vệ quá áp và thấp áp
• Bảo vệ quá tần số và thấp tần số
• Bảo vệ mất pha
• Bảo vệ mất cân bằng pha
• Bảo vệ công suất
• Bảo vệ máy biến áp
• Bảo vệ động cơ
• Bảo vệ đường dây phân phối

Giúp hệ thống điện vận hành ổn định và giảm thiểu rủi ro sự cố.

Khả năng thu thập tín hiệu mạnh mẽ

Thiết bị được trang bị:

• 8 đầu vào dòng điện (Current Inputs)
• 4 đầu vào điện áp (Voltage Inputs)
• 16 ngõ vào số (Digital Inputs)
• 10 ngõ ra số (Digital Outputs)

Cho phép giám sát và điều khiển nhiều thiết bị trong cùng một hệ thống.

Hỗ trợ nhiều nguồn cấp phụ trợ

AM5 tương thích với nhiều loại nguồn phụ trợ:

• AC 220V
• AC 110V
• DC 220V
• DC 110V

Đảm bảo khả năng triển khai linh hoạt trong nhiều môi trường vận hành khác nhau.

Truyền thông công nghiệp đa giao thức

Thiết bị được tích hợp:

• 2 cổng RS485

Hỗ trợ các giao thức truyền thông:

• IEC 60870-5-101
• IEC 60870-5-103
• Modbus RTU

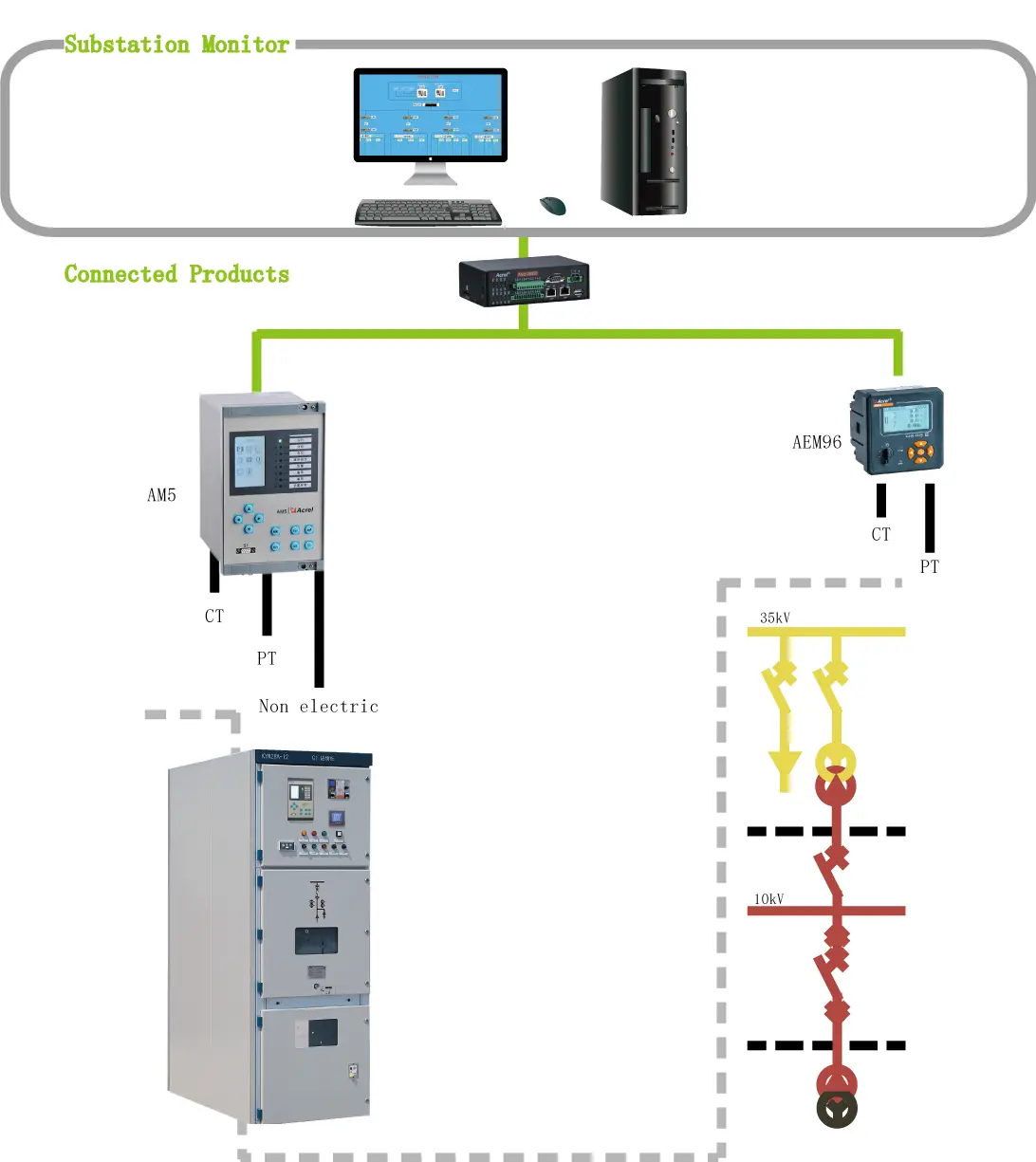

Cho phép tích hợp dễ dàng với:

• SCADA
• EMS
• DCS
• PLC
• Hệ thống điều khiển trạm điện
• Trung tâm điều độ

Cập nhật và cấu hình thuận tiện

AM5 được trang bị:

• 1 cổng RS232

Cho phép:

• Cập nhật firmware
• Nạp cấu hình
• Chẩn đoán thiết bị
• Bảo trì hệ thống

Đồng bộ thời gian GPS chính xác

Thiết bị hỗ trợ:

• GPS Timing

Giúp đồng bộ thời gian chính xác cho:

• Nhật ký sự kiện
• Phân tích sự cố
• Hệ thống SCADA
• Hệ thống điều độ điện

Ghi sự kiện và phân tích sự cố chuyên sâu

AM5 có khả năng lưu trữ:

• Hơn 200 bản ghi sự kiện (SOE)
• Hơn 400 bản ghi nhật ký hệ thống
• Hơn 10 giây dữ liệu sự cố trước và sau khi tác động bảo vệ

Dữ liệu này giúp:

• Truy vết nguyên nhân sự cố
• Phân tích vận hành
• Đánh giá độ tin cậy hệ thống
• Hỗ trợ bảo trì dự đoán

Logic lập trình đồ họa mạnh mẽ

AM5 được tích hợp chức năng:

• Graphic Programmable Logic

Cho phép người dùng:

• Tùy chỉnh logic điều khiển
• Xây dựng liên động bảo vệ
• Thiết lập quy trình tự động hóa
• Tối ưu hóa vận hành hệ thống điện

Mà không cần bổ sung PLC riêng trong nhiều ứng dụng.

Ứng dụng thực tế

Trạm biến áp

• Trạm biến áp phân phối
• Trạm biến áp công nghiệp
• Trạm điện năng lượng tái tạo

Nhà máy công nghiệp

• Hệ thống phân phối điện
• Động cơ công suất lớn
• Máy biến áp công nghiệp
• Tủ MCC và Switchgear

Trung tâm dữ liệu (Data Center)

• Bảo vệ nguồn điện UPS
• Hệ thống phân phối nguồn IT
• Hệ thống máy phát dự phòng

Tòa nhà thương mại

• Hệ thống điện trung tâm
• Tủ điện tổng
• Hệ thống điều khiển năng lượng

Hệ thống năng lượng tái tạo

• Nhà máy điện mặt trời
• Trạm điện gió
• Hệ thống lưu trữ năng lượng ESS

Lợi ích mang lại

• Nâng cao độ an toàn cho hệ thống điện.
• Phát hiện và xử lý sự cố nhanh chóng.
• Giảm thời gian ngừng hoạt động.
• Hỗ trợ giám sát và điều khiển tập trung.
• Tăng độ tin cậy của hệ thống phân phối điện.
• Giảm chi phí bảo trì và vận hành.
• Tích hợp dễ dàng với SCADA và hệ thống điều độ.
• Hỗ trợ phân tích và truy vết sự cố chuyên sâu.

Thông số kỹ thuật chính

Kết luận

AM5 Protection Relay Series là giải pháp bảo vệ và điều khiển hệ thống điện toàn diện dành cho các ứng dụng công nghiệp, thương mại và năng lượng. Với khả năng bảo vệ mạnh mẽ, ghi nhận sự kiện chi tiết, truyền thông công nghiệp đa giao thức và logic lập trình linh hoạt, AM5 giúp doanh nghiệp nâng cao độ an toàn, tối ưu vận hành và đảm bảo tính liên tục của hệ thống điện trong mọi điều kiện hoạt động.
